Beschreibung
Wellendichtring-Montagewerkzeug Stage6 für Minarelli Roller
CNC-gefrästes und hochwertig eloxiertes HQ Dichtungsmontagewerkzeug, das den Einbau von Kurbelwellendichtringen zum Kinderspiel macht. Für Roller mit Minarelli Motor (liegend und stehend) wie z. B. Yamaha Aerox, Jog R, Slider, MBK Booster, Nitro, Stunt, Ovetto, Malaguti F12 und viele andere.
Warum ist ein Spezialwerkzeug für Dichtringe sinnvoll?
Der korrekte Einbau von Wellendichtringen ist entscheidend für Leistung und Langlebigkeit des Motors. Die Dichtungen müssen absolut gerade und in der für die jeweilige Anwendung richtigen Tiefe eingebaut werden. Außerdem muss beim Einbau die Kraft an der richtigen Stelle angewendet werden, um strukturelle Schäden an der Dichtung zu vermeiden (Verbiegen der Dichtung).
Ohne das passende Werkzeug gestaltet sich dies oft sehr schwierig. Hier kommt das STAGE6 Tool ins Spiel – es ermöglicht eine problemlose Montage von Dichtringen. Das Montierwerkzeug ist für diverse Motortypen erhältlich.
Aufbau Stage6 Dichtring-Montierwerzeug

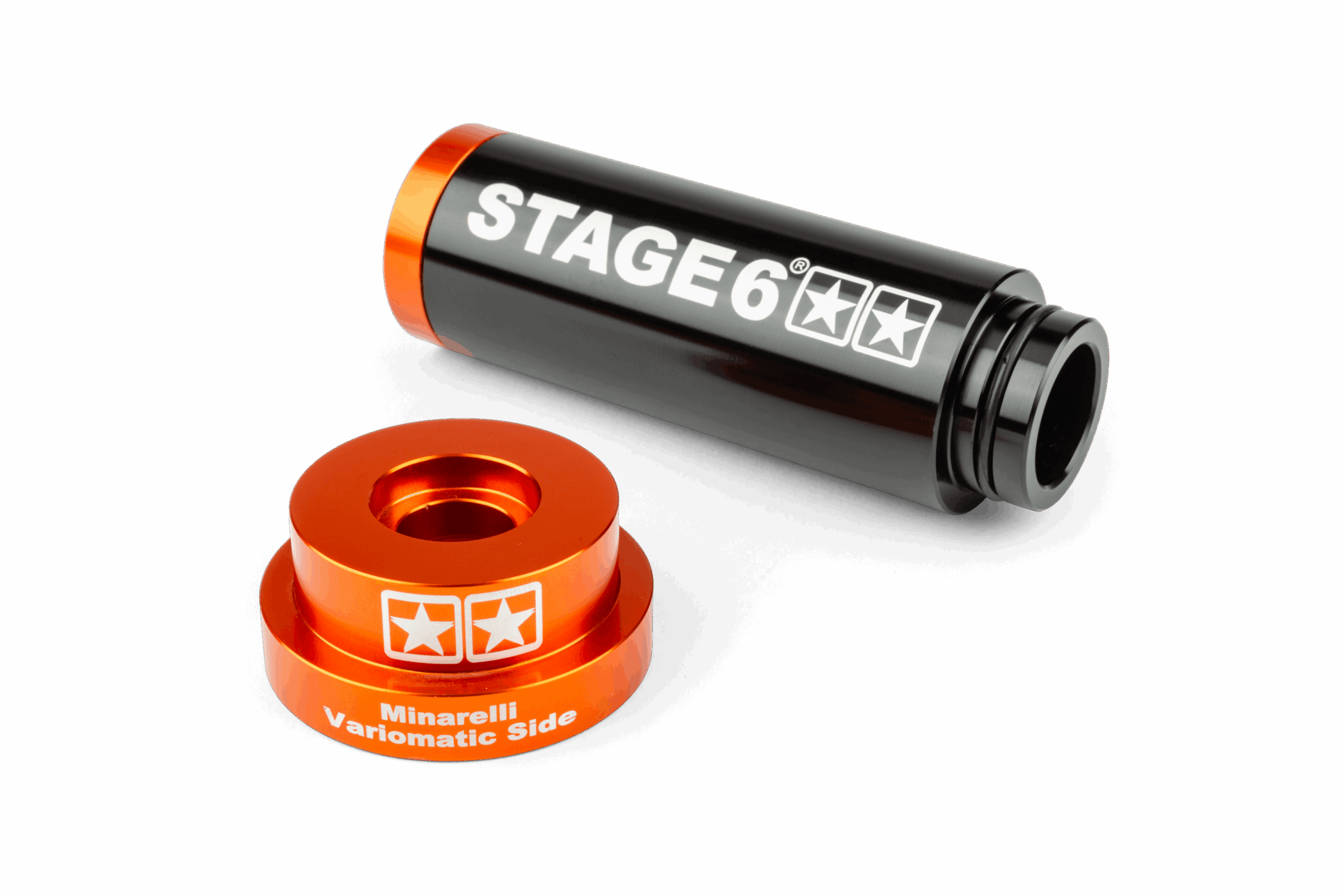

Das Werkzeug ist modular aufgebaut, so dass ihr Geld spart, wenn ihr das Werkzeug für unterschiedliche Motoren verwenden möchtet. Der Korpus (links im Bild) wird mit verschiedenen Einsätzen verwendet, die durch einen O-Ring auf dem Hauptwerkzeug gehalten werden.
Jeder Einsatz ist mit einem Laserdruck für die vorgesehene Anwendung versehen, so dass ihr leicht erkennen könnt, welchen Aufsatz ihr verwenden sollt.
- Variomatic side = Vario Seite
- Ignition side = Zündung Seite
- Drive side = Getriebe Seite (Schaltmopeds)
Auf der Rückseite des Hauptwerkzeugs befindet sich eine orange eloxierte Kappe, die ausgetauscht werden kann; sie nutzt sich mit der Zeit ab, wenn ihr mit einem Hammer darauf schlagt. Passenderweise gibt’s hier die Aufforderung „Hit me one more Time“.
Verwendung und Einbautipps Stage6 Wellendichtring Einbauhilfe
Bei der Montage sollte kein Fett/Öl auf der Außenseite der Dichtung verwendet werden, da ihr sonst riskiert, dass die Dichtung mit der Zeit nicht an ihrem Platz bleibt. In schwierigen Anwendungsfällen könnt ihr versuchen, die Außenseite der Dichtung mit einem Lösungsmittel wie z.B. Benzin anzufeuchten.
Wir empfehlen, Fett auf die Innenseite der Dichtungen aufzutragen, um die Kontaktstelle mit der Welle zu schmieren. Achtung: Auf PTFE-Dichtungen oder Dichtungen mit PTFE-Lippen sollte kein Fett aufgetragen werden.
Das Werkzeug platziert die Dichtung in der jeweils passenden richtigen Tiefe. Ihr solltet die Position des alten Dichtrings messen, bevor ihr ihn entfernt, und nach dem Einbau die Position des neuen Dichtrings überprüfen.
Das Werkzeug kann mit der Hand geschoben werden. Wenn ihr einen Hammer verwendet, empfehlen wir die Verwendung eines PVC Schonhammers, um das Werkzeug in gutem Zustand zu halten.
Die Dichtung zuerst mit der Hand die ersten paar Millimeter andrücken, um sicherzustellen, dass sie richtig sitzt, bevor ihr das Werkzeug in Verbindung mit einem Hammer nutzt. So stellt ihr sicher, dass die Dichtung nicht beschädigt wird.
Hinweis: Diese Minarelli-Version hat nur einen Aufsatz für die Vario-Seite. Zum Einsetzen des Dichtrings auf der Zündungsseite kann man das Werkzeug ohne Einsatz verwenden, bitte darauf achten, vorher die Tiefe zu messen.
Spezifikationen Stage6 Dichtring Installationshilfe Minarelli
- Modulare Konstruktion: 1x Korpus + 1x Endkappe + 1x Aufsatz
- Aufsatz Seite Variomatik: 20×42/43×8 mm
- Für Minarelli liegend / stehend 50cc 2-Takt Roller
